56 / 78
M8200
61
769-08-080-00 (M8x80)
Στη συνέχεια τρυπάµε και τοποθετούµε τους κοχλίες
στερέωσης.
Thenwe drill and place themounting screws.
1
3

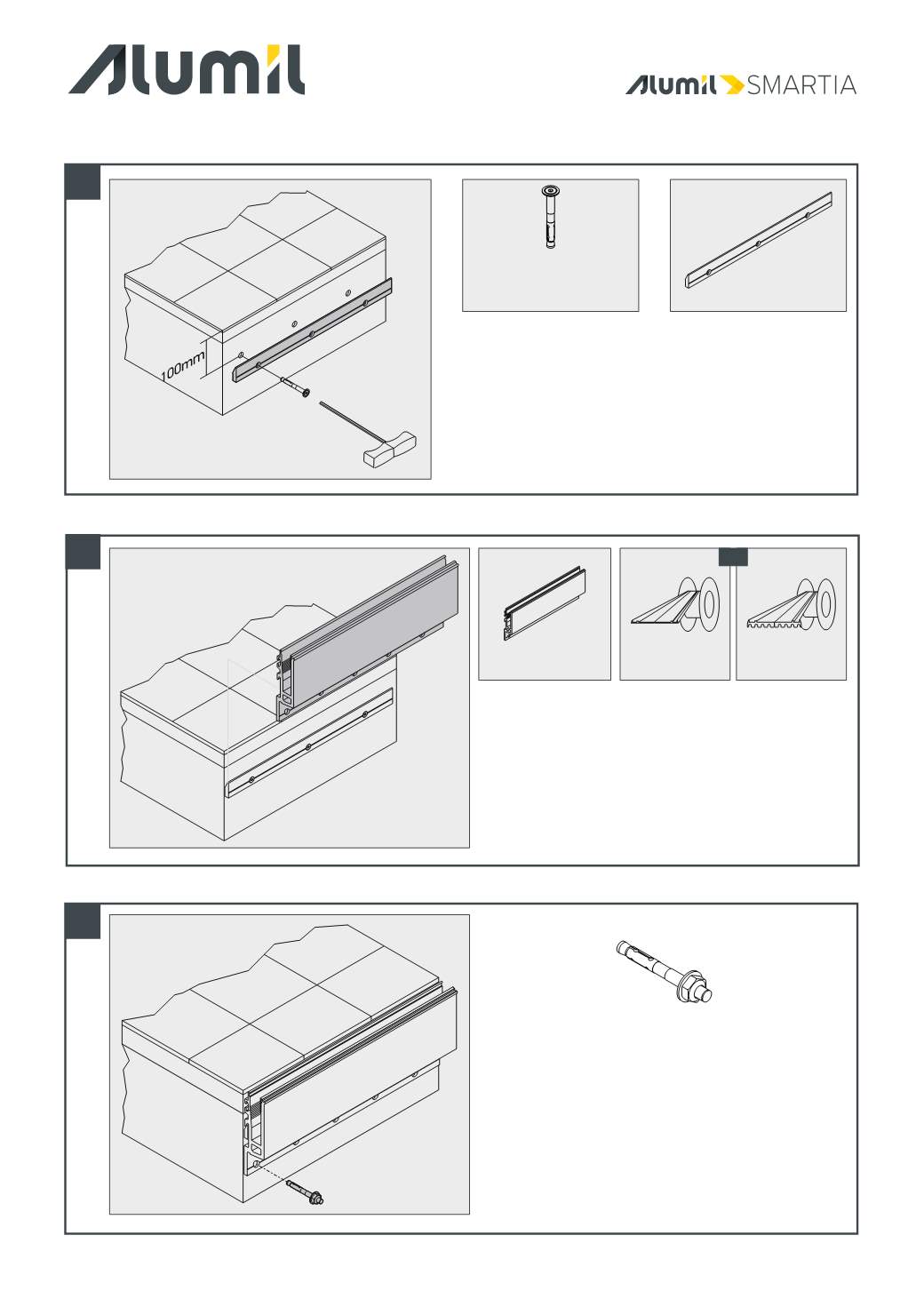

Για την προετοιµασία δαπέδου, σε απόσταση 100mm από το άνω
σηµείο του έτοιµου δαπέδου, ανοίγουµε ανά 300mm οπές
∅
12mm
σε βάθος 95mm µε ελάχιστη απόσταση από κάθε ελεύθερη ακµή
του δαπέδου 50mm (από κάτω, και αριστερά-δεξιά).
For the floor preparation we open
∅
12mm holes at a depth of
95mm, at a distance of 100mm from the top point of the finished
floor, every 300mm and with a minimum 50 mm distance from
each free edge of the balcony (bottomand left-right).
Μ8204
2
ή|or
M8202
Μετά τη στερέωση του πρόσθετου προφίλ-γάντζου
Μ8204 µε τους κατάλληλους κοχλίες, “κρεµάµε" το προφίλ-
βάση M8202 επάνω του. Το ελαστικό τζαµιού εφαρµόζεται
επάνωστο προφίλ προσέχοντας να είναι από την έξωπλευρά
του µπαλκονιού.
After securing the hook profile M8204 with the appropriate
screws, we hang the base profile M8202 on it. The gasket is
applied on the profile from the outside side.
200-08-200-03
10+10 (21,52mm)
200-08-202-03
8+8 (17,52mm)
830-52-122-00
830-52-122-03
(M8x80)
(M8x120)
Σύστηµα για τοποθέτηση πλευρικά σε ΕΤΟΙΜΟ δάπεδο (χωρίς επίστρωση)
Sidemount system for FINISHED floor
