M8200
769-08-080-00 (M8x80)
830-58-202-00
1
2
3
Στην υποδοχή του προφίλ βάσης εισέρχεται το ειδικό αγκύριο
(EX-8305820200) και στερεώνεται µε κοχλίες επάνω στο δάπεδο. Τα
αγκύρια αυτά µπορούν να εφαρµόζονται ανά 800mm.
We enter the special anchorage accessory (EX-8305820200) into the
socket of the base profile and fix it with screws onto the floor. The
anchoragesmay be applied every 800mm.
Τοποθετούµε και σταθεροποιούµε τη βάσηM8202 µε τη βοήθεια των
κοχλιών στερέωσης. Το ελαστικό τζαµιού εφαρµόζεται επάνω στο
προφίλ προσέχοντας να είναι από την έξωπλευρά του µπαλκονιού.
We place and stabilize the base profile M8202 with the special bolts
(screws). The gasket is applied on the profile from the outside side.
759-12-003-00 (Ø12mm)

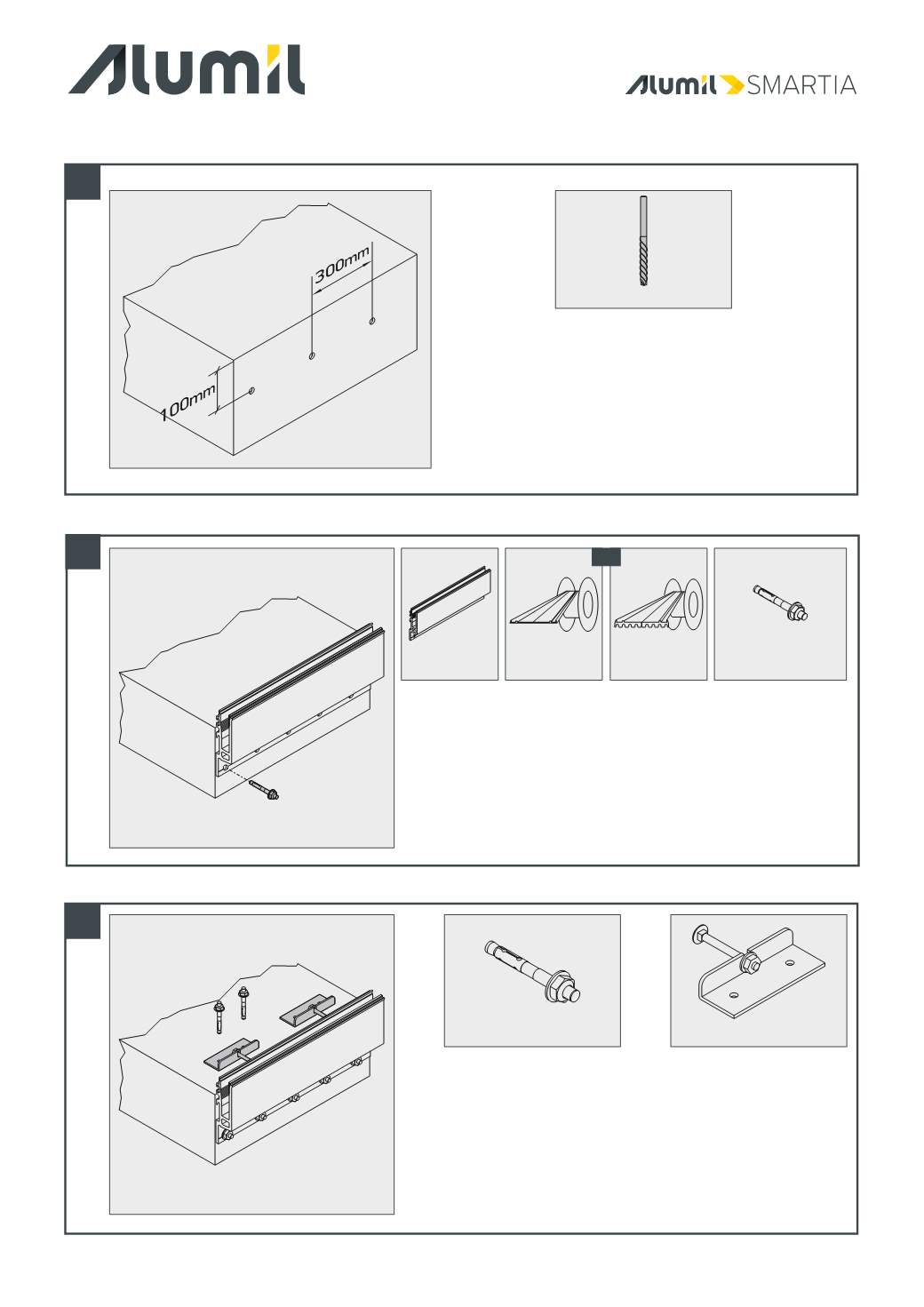

Για την προετοιµασία δαπέδου, σε απόσταση 100mm από το άνω σηµείο
του ηµιέτοιµου δαπέδου, ανοίγουµε ανά 300mm οπές
∅
12mm σε βάθος
95mmµε ελάχιστη απόσταση από κάθε ελεύθερη ακµή του δαπέδου 50mm
(από κάτω, και αριστερά-δεξιά).
For the floor preparation, we open
∅
12mm holes at a depth of 95mm, at
a distance of 100mm from the top point of the half-finished floor, every
300mm and with a minimum 50 mm distance from each free edge of the
balcony (bottomand left-right).
ή|or
M8202
769-08-080-00 (M8x80)
200-08-200-03
10+10 (21,52mm)
200-08-202-03
8+8 (17,52mm)
Sidemount system for SEMI-FINISHED floor
Σύστηµα για τοποθέτηση πλευρικά σε ΗΜΙ ΤΟΙΜΟ δάπεδο (χωρίς επίστρωση)
