58 / 78
M8200
63
200-08-201-03
10+10
(21,52mm)

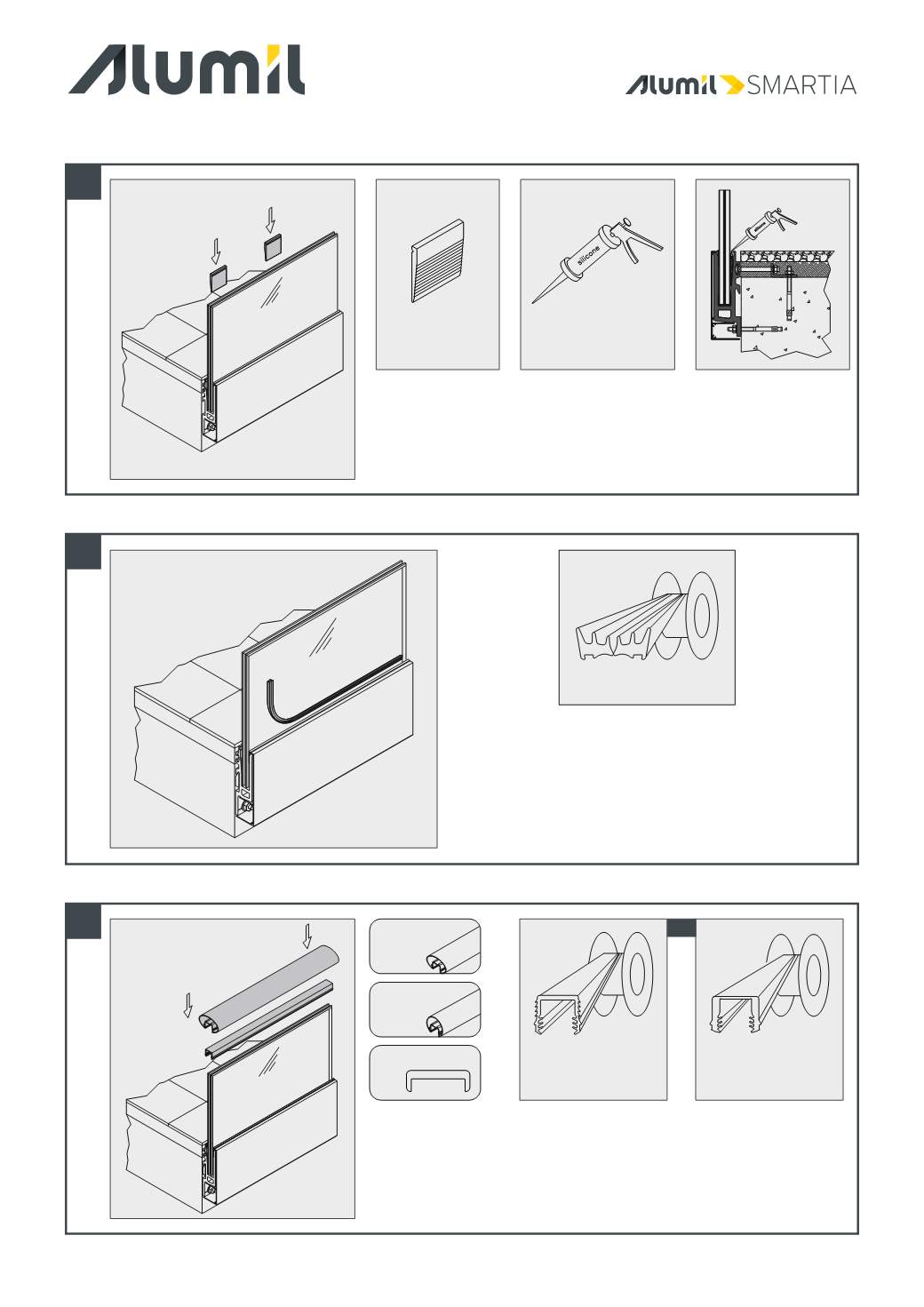

Τοποθετούµε πρώτα το ειδικό ελαστικό επάνω στον υαλοπίνακα, και στη
συνέχεια την ίδια την κουπαστή, η οποία κουµπώνει και ασφαλίζει στο
ελαστικό. Αν είναι απαραίτητο σταθεροποιούµε και µε σιλικόνη.
For the handrail placement, first, we place the special gasket onto glass and
then the handrail itself, which is stabilized on the gasket. You may also apply
8
ή|or
200-08-203-03
8+8 (17,52mm)
M8205
M8201
M8206
*
Χρησιµοποιώντας τους ειδικούς πλαστικούς τάκους-σφήνες ανά 300mm
σταθεροποιούµε τον υαλοπίνακα και κατόπιν εφαρµόζουµε σιλικόνη επάνω
σε κάθε πλαστικό τάκο για επιπλέον ασφάλεια.
Using the special plastic wedges every 300mm, we stabilize the glass and
thenwemay apply silicone on each plastic wedge for extra security.
830-00-005-02
770-00-008-00
(silicone tool)
770-00-010-05
(silicone No3)
6
Καλύπτουµε το κενό που αποµένει από την εσωτερική πλευρά µε
ένα ελαστικό τύπου σφήνας.
We cover the empty space left from inside with a gasket of wedge
type.
200-08-006-01
7
Σύστηµα για τοποθέτηση πλευρικά σε ΕΤΟΙΜΟ δάπεδο (χωρίς επίστρωση)
Sidemount system for FINISHED floor
